LAVORAZIONI EFFETTUATE

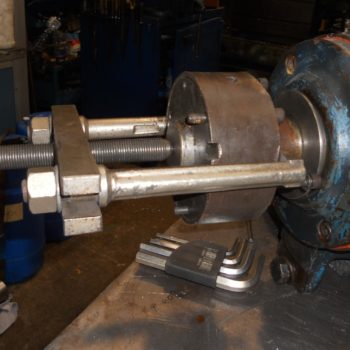

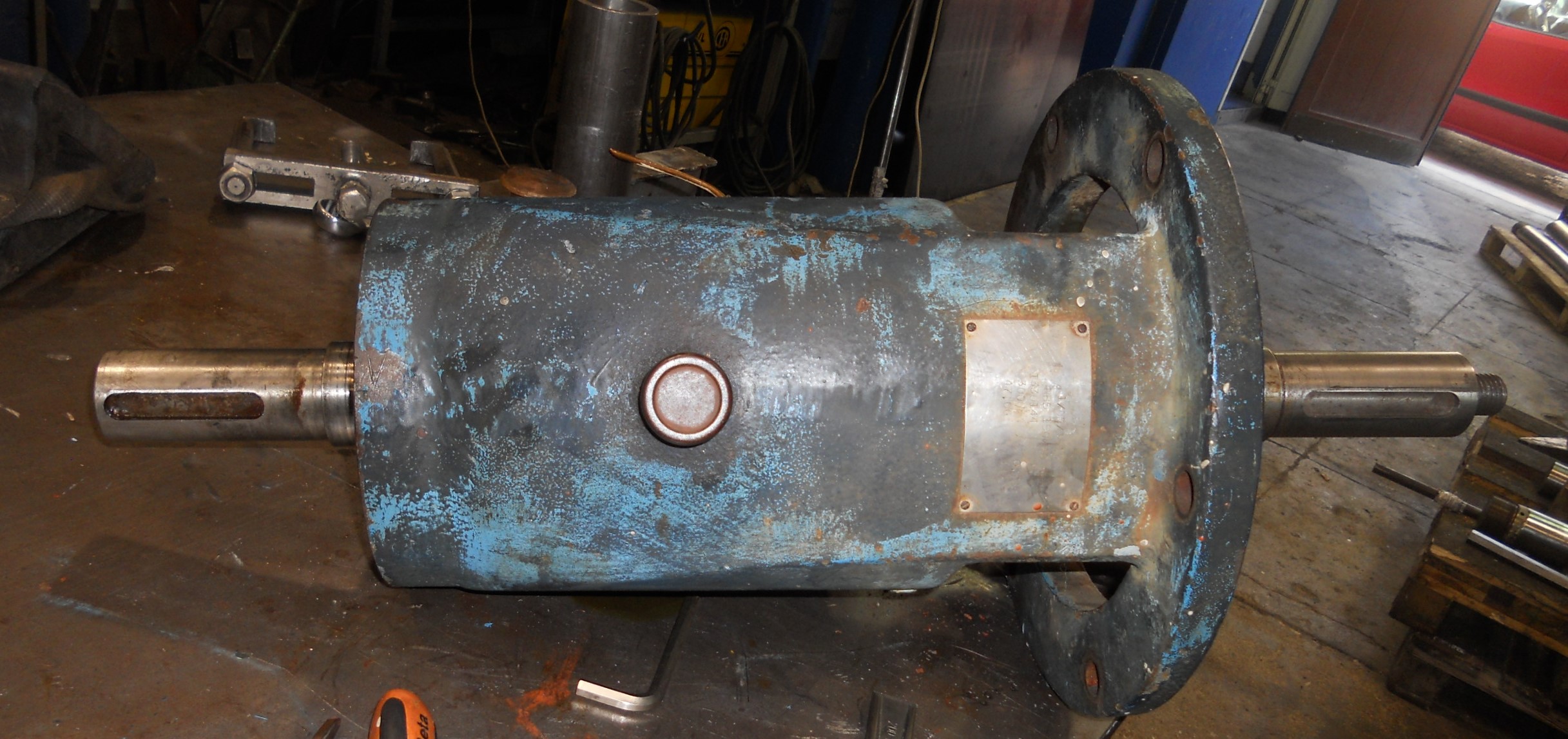

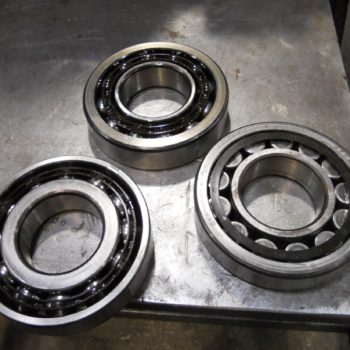

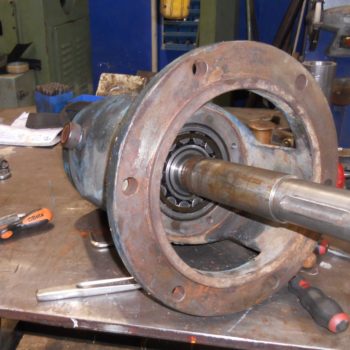

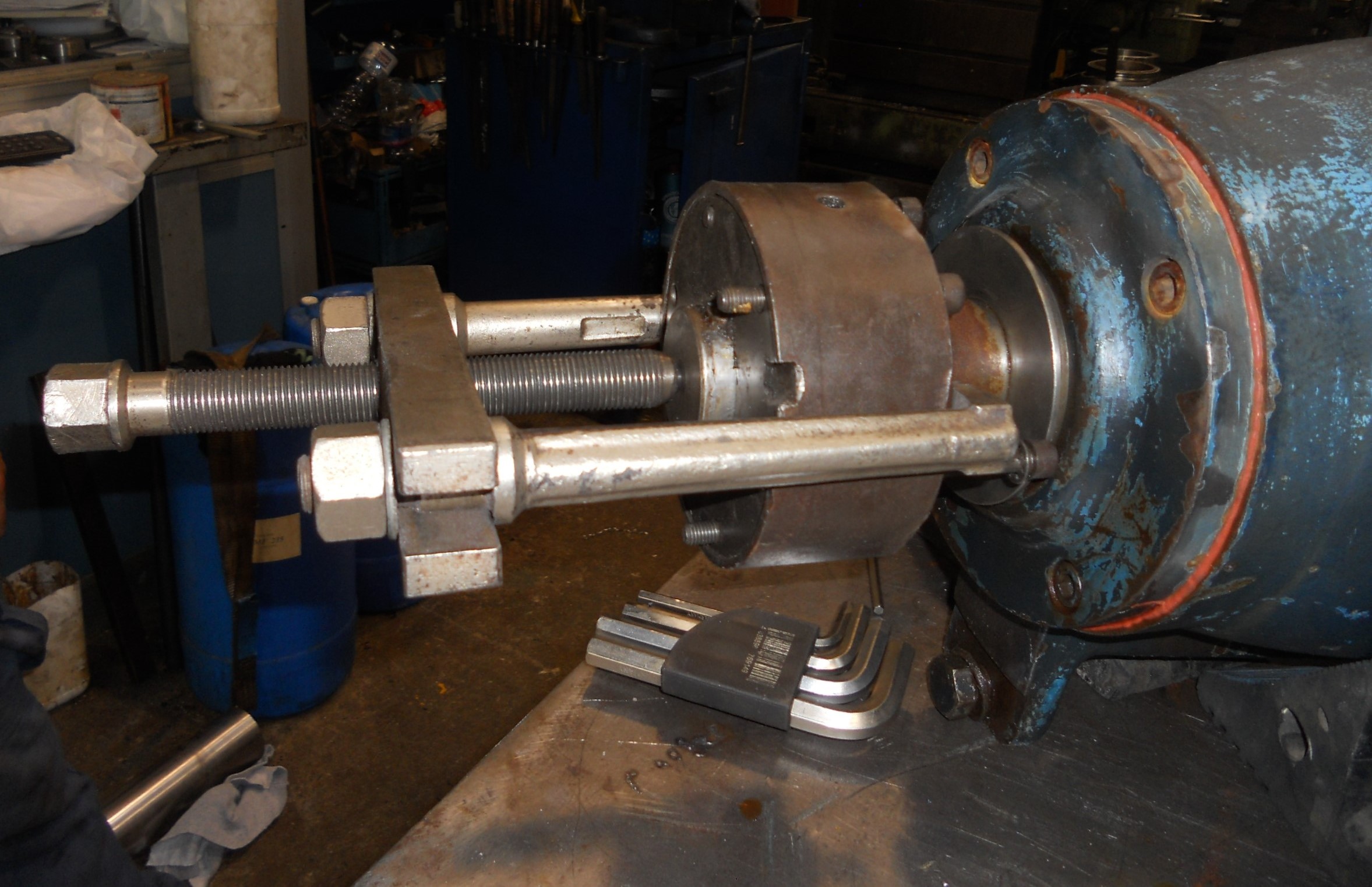

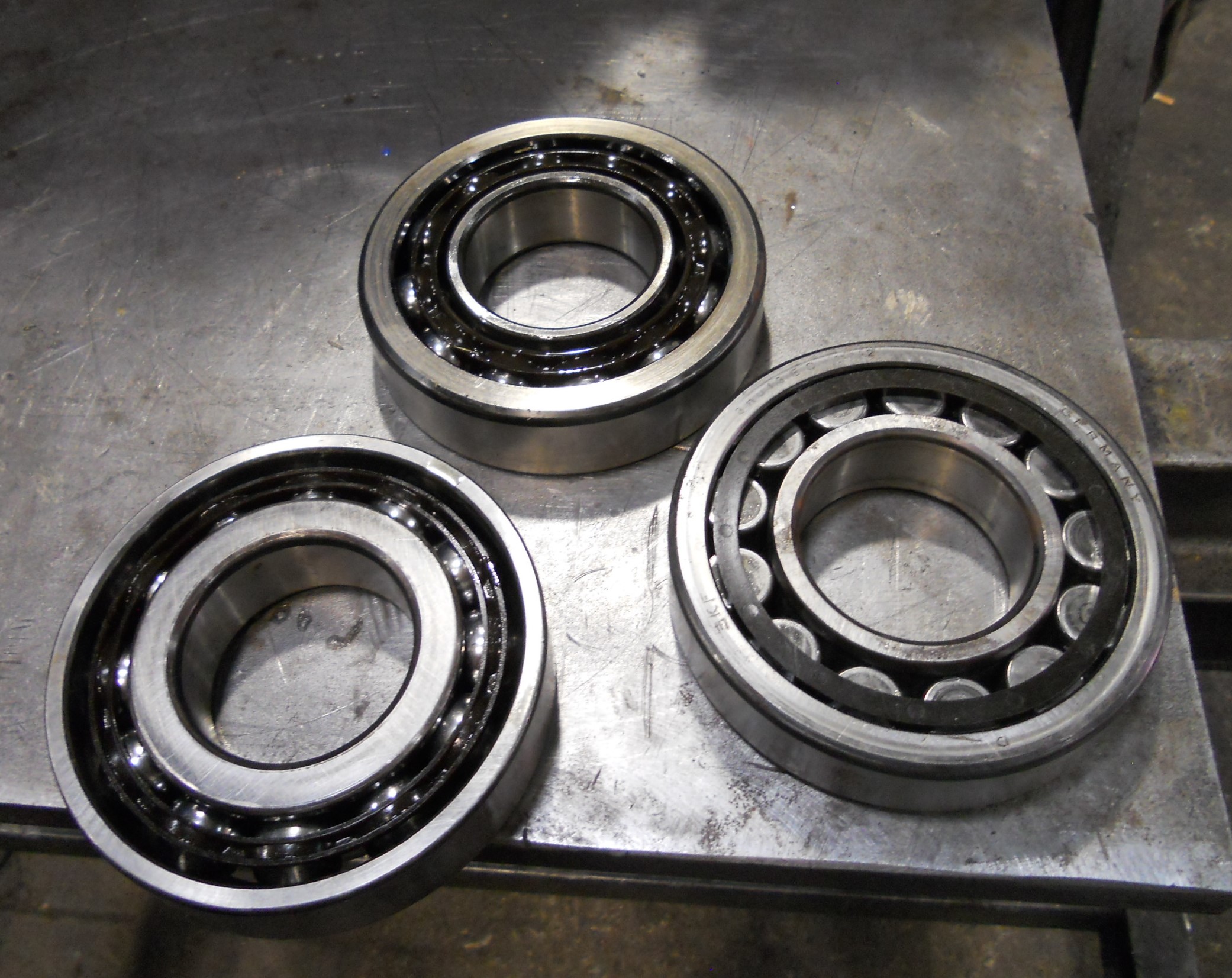

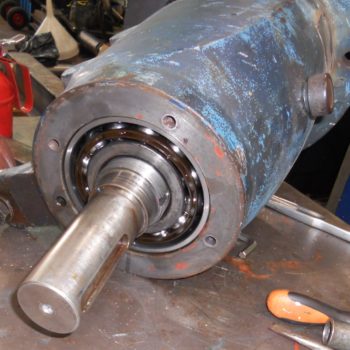

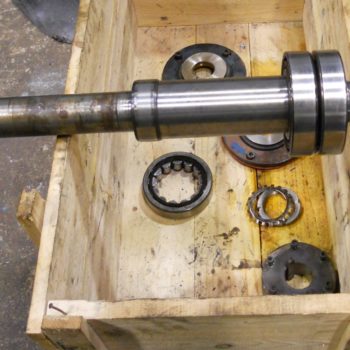

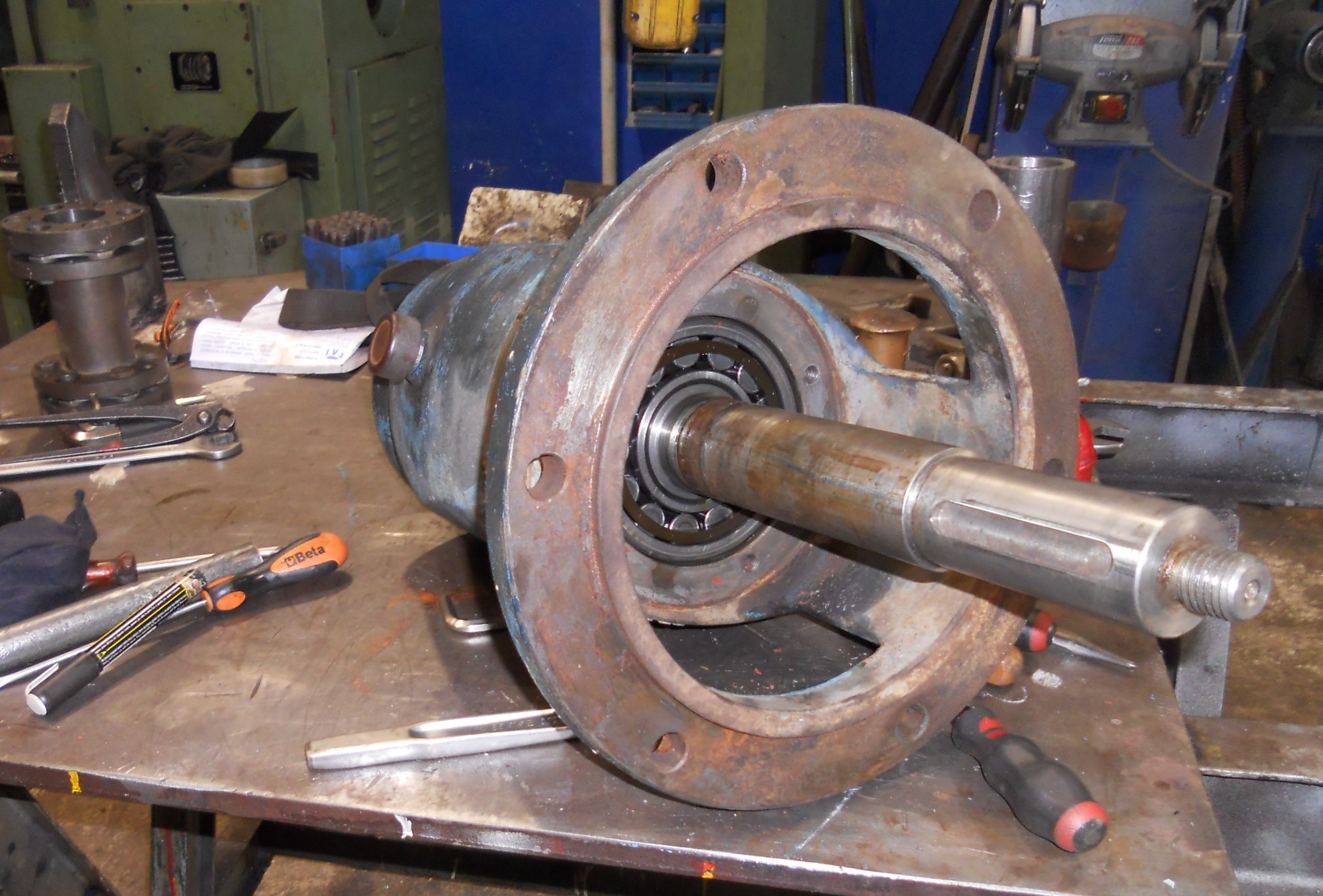

- smontato il supporto asse girante ,verificati i laschi cuscinetti ed eseguita la sostituzione degli stessi.(N.1 Tipo NU313 ECP – N.2 Tipo 7313 BEP)

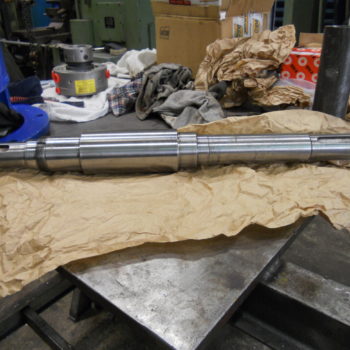

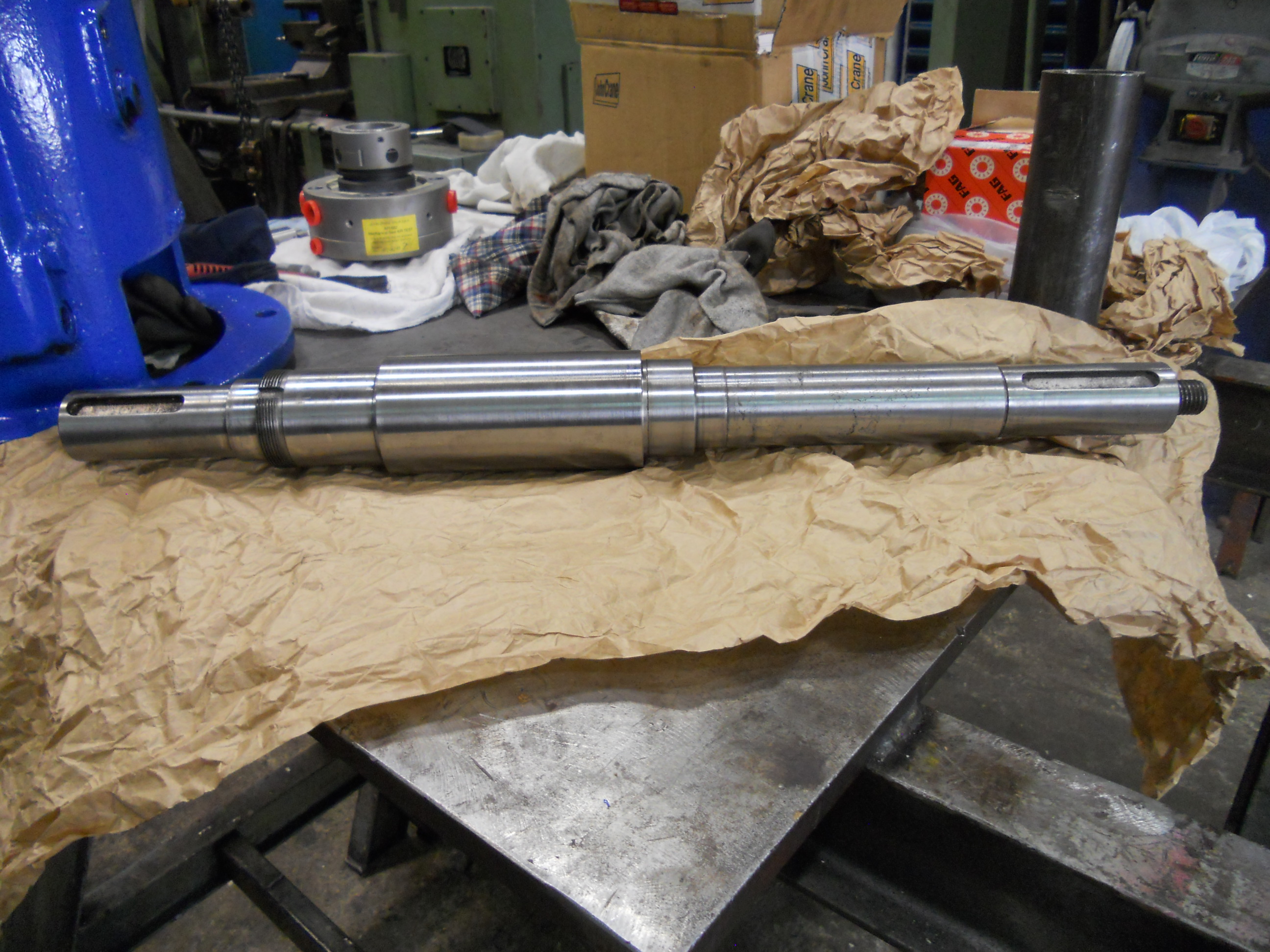

- eseguita pulizia asse e calzamento dei cuscinetti
- assemblato l’asse al supporto e montati i coperchi completi di nuove guarnizioni.

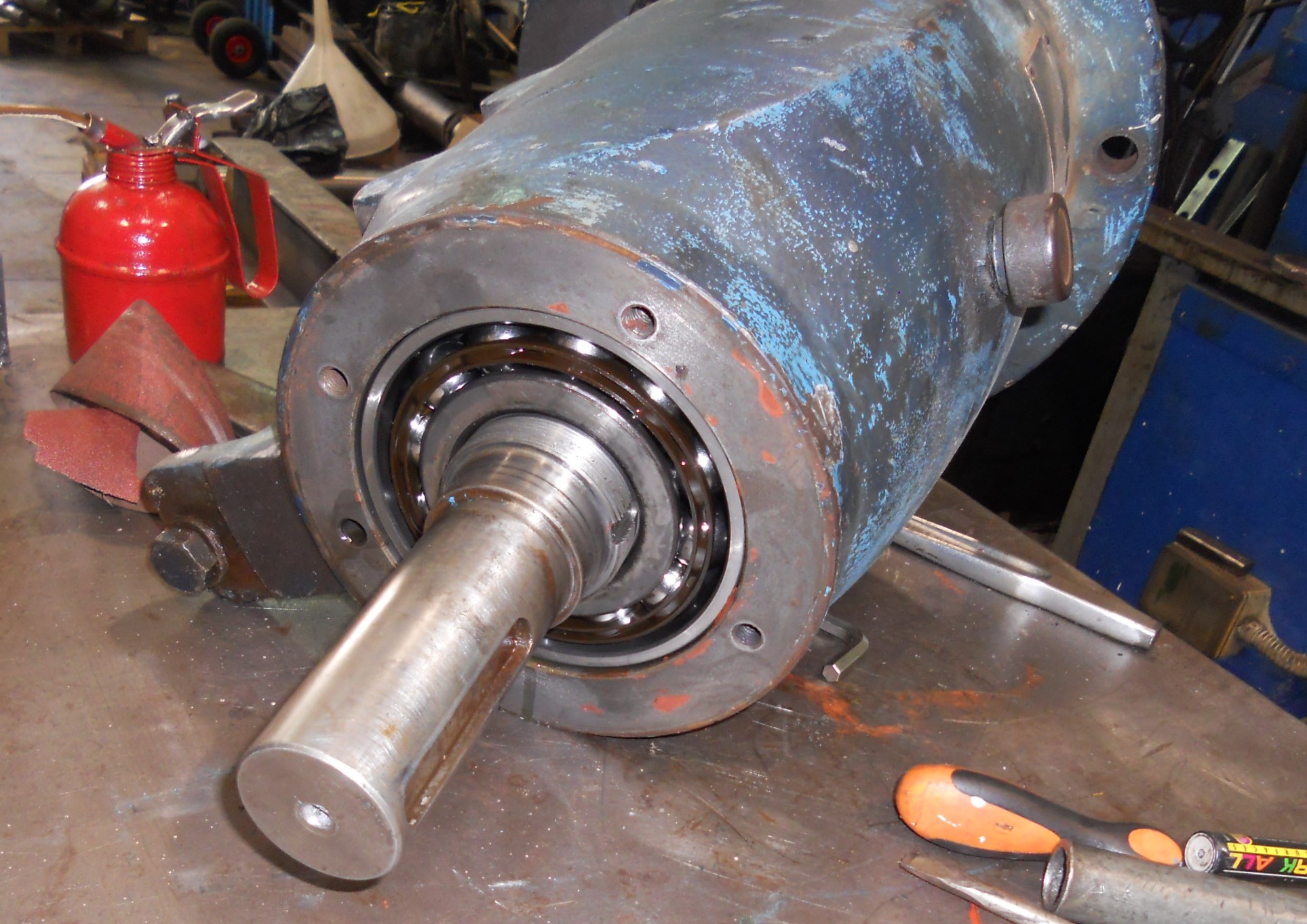

- eseguita la regolazione del tiraggio dei cuscinetti

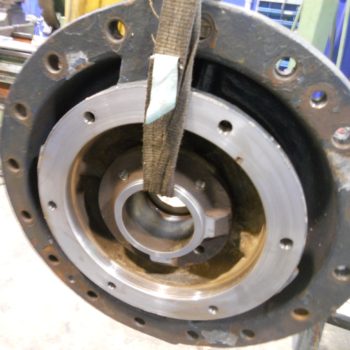

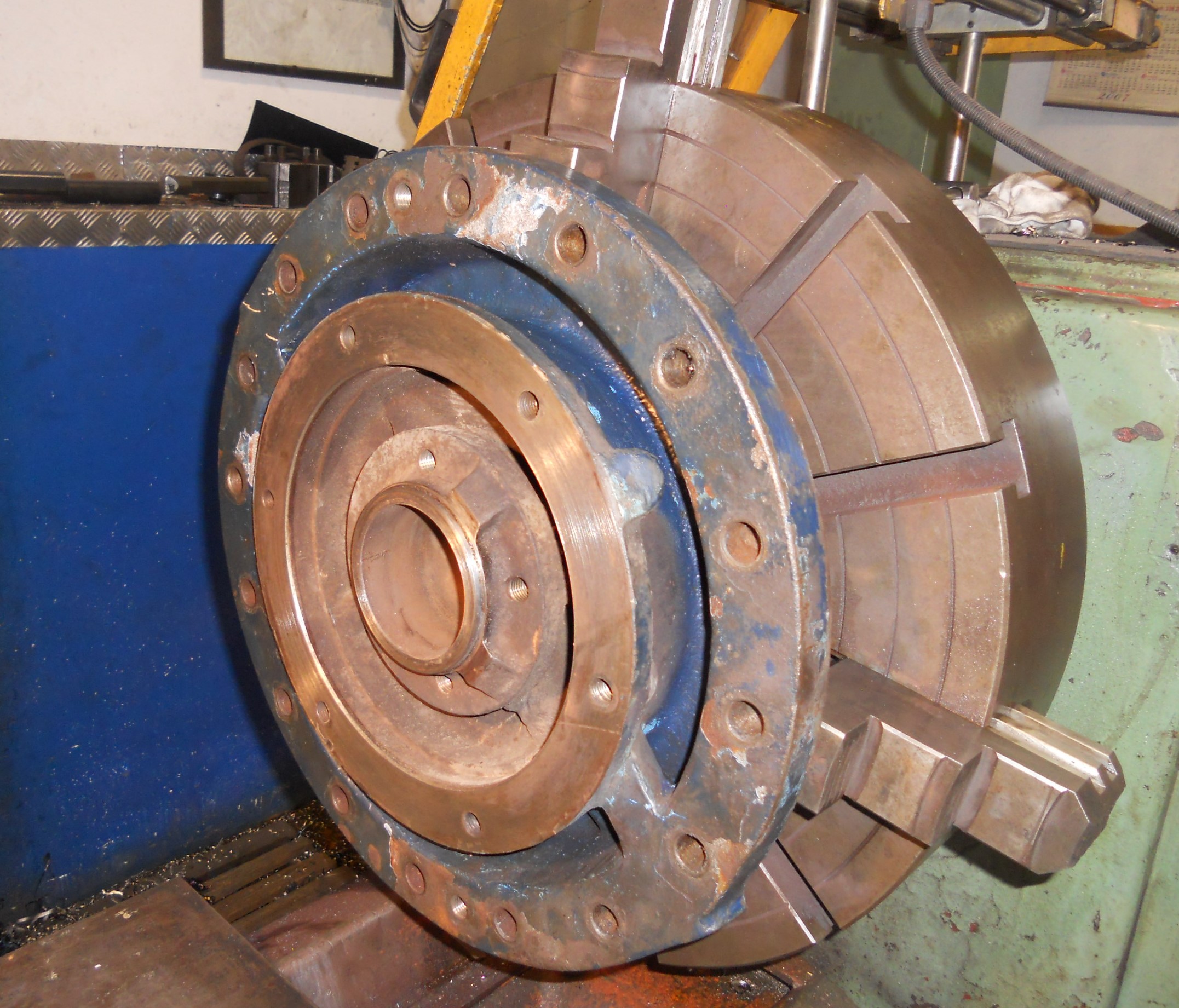

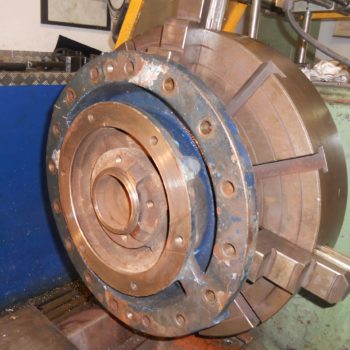

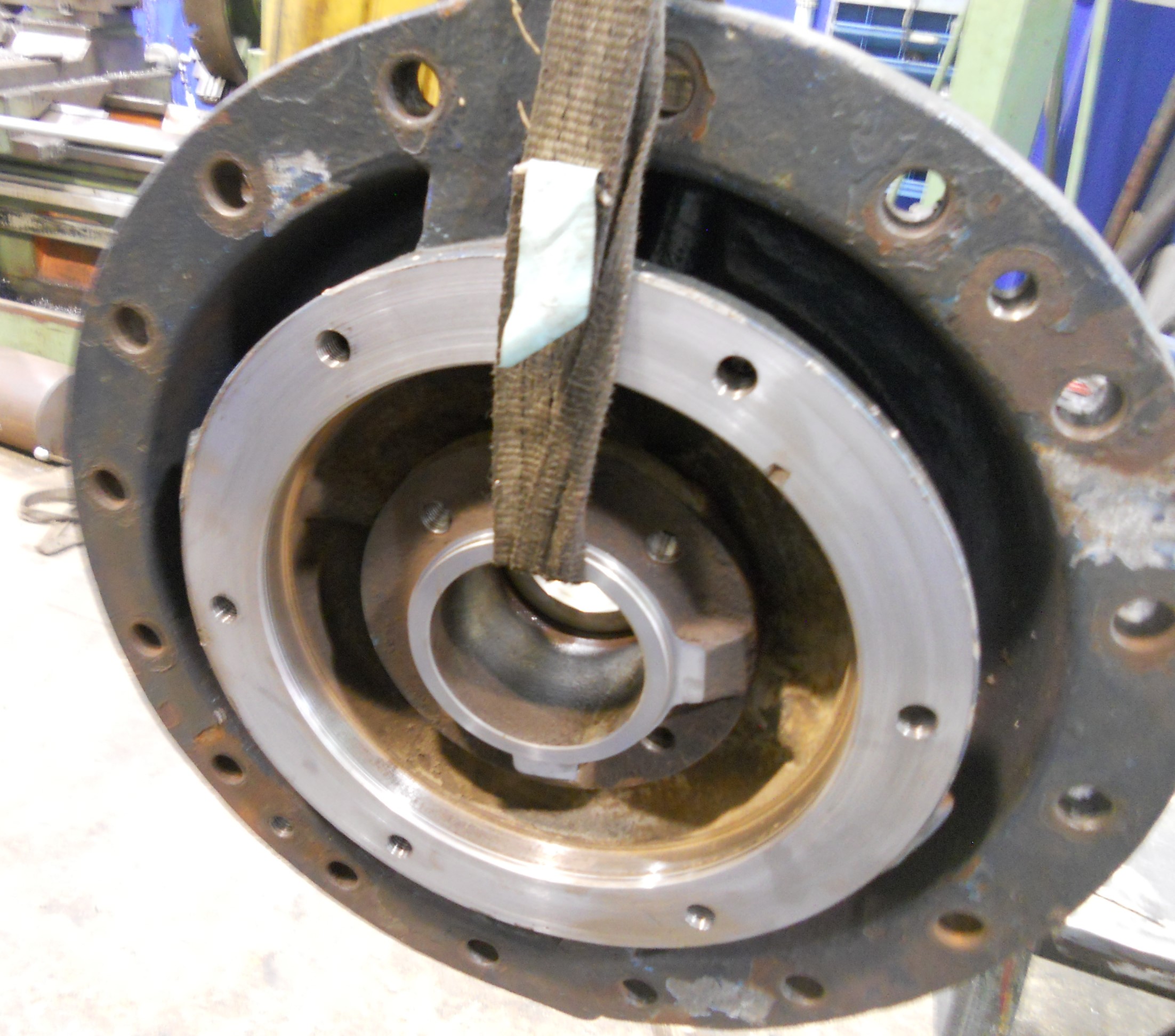

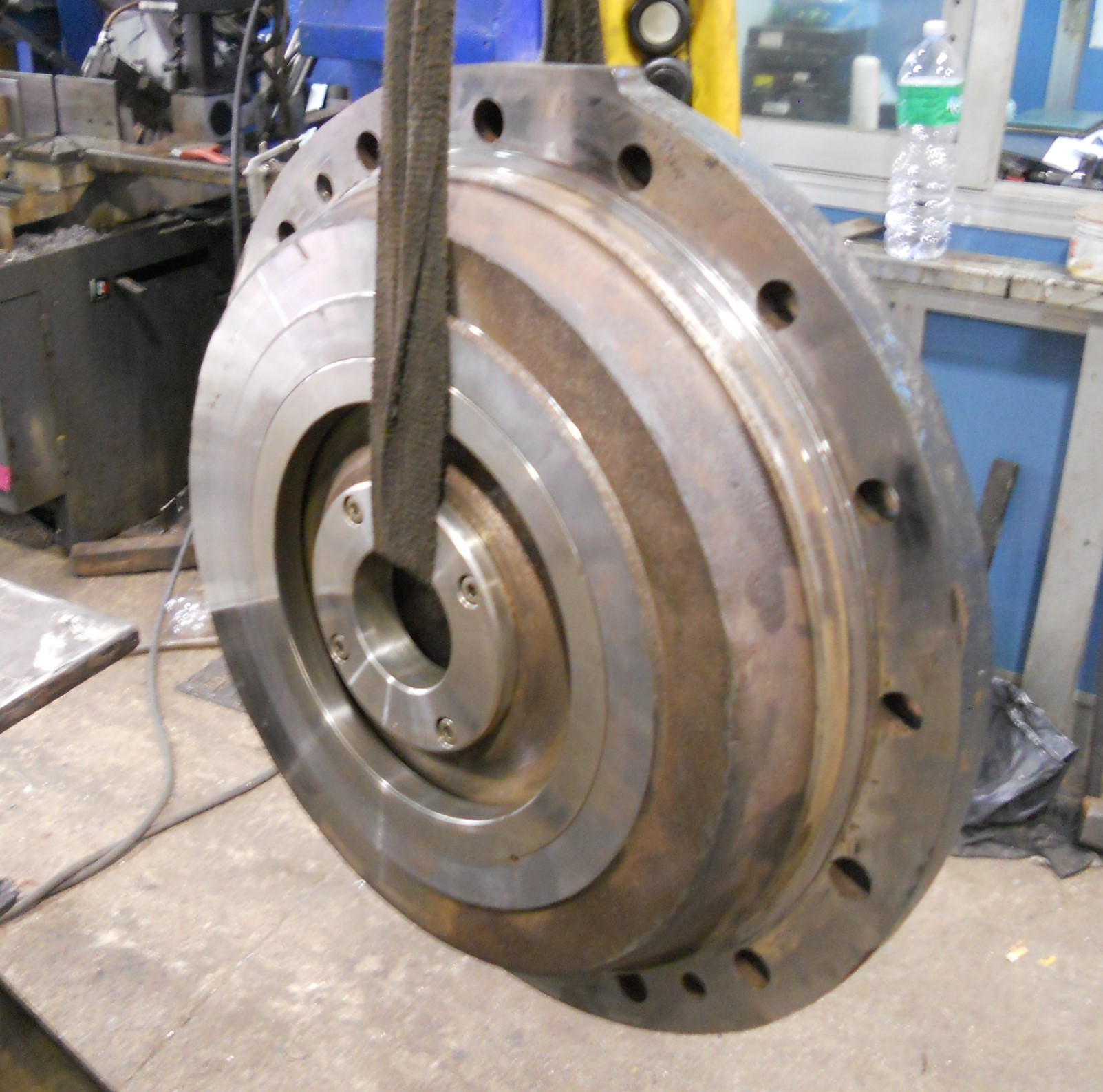

- a mezzo m.u. eseguito il centramento di N.1 coperchio pompa e rettificate le facce deformate di accoppiamento alla cassa pompa.
- eseguita la costruzione di n.1 guarnizione in grafite per il coperchio pompa
- rilevati ingombri cassa pompa ed eseguita la costruzione di n.1 distanziatore in bronzo D.70xd.48,10xH=25mm
- aggiustato il foro della girante, rilevate le misure ed aggiustato ulteriormente fino a creare la giusta altezza tra colli girante e anelli di logorio
- rilevate le tolleranze tra anelli di logorio e colli girante
- eseguita la costruzione di attacchi filettati ½ NPT per tenuta John Crane tenendo in considerazione gli ingombri del supporto asse pompa costruita cannotta sagomata per flussaggio olio
- eseguito allineamento del coperchio con il supporto cuscinetti

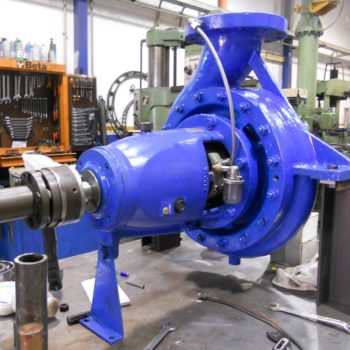

- assemblati i sopraindicati pezzi alla cassa pompa e serrati con nuova bulloneria

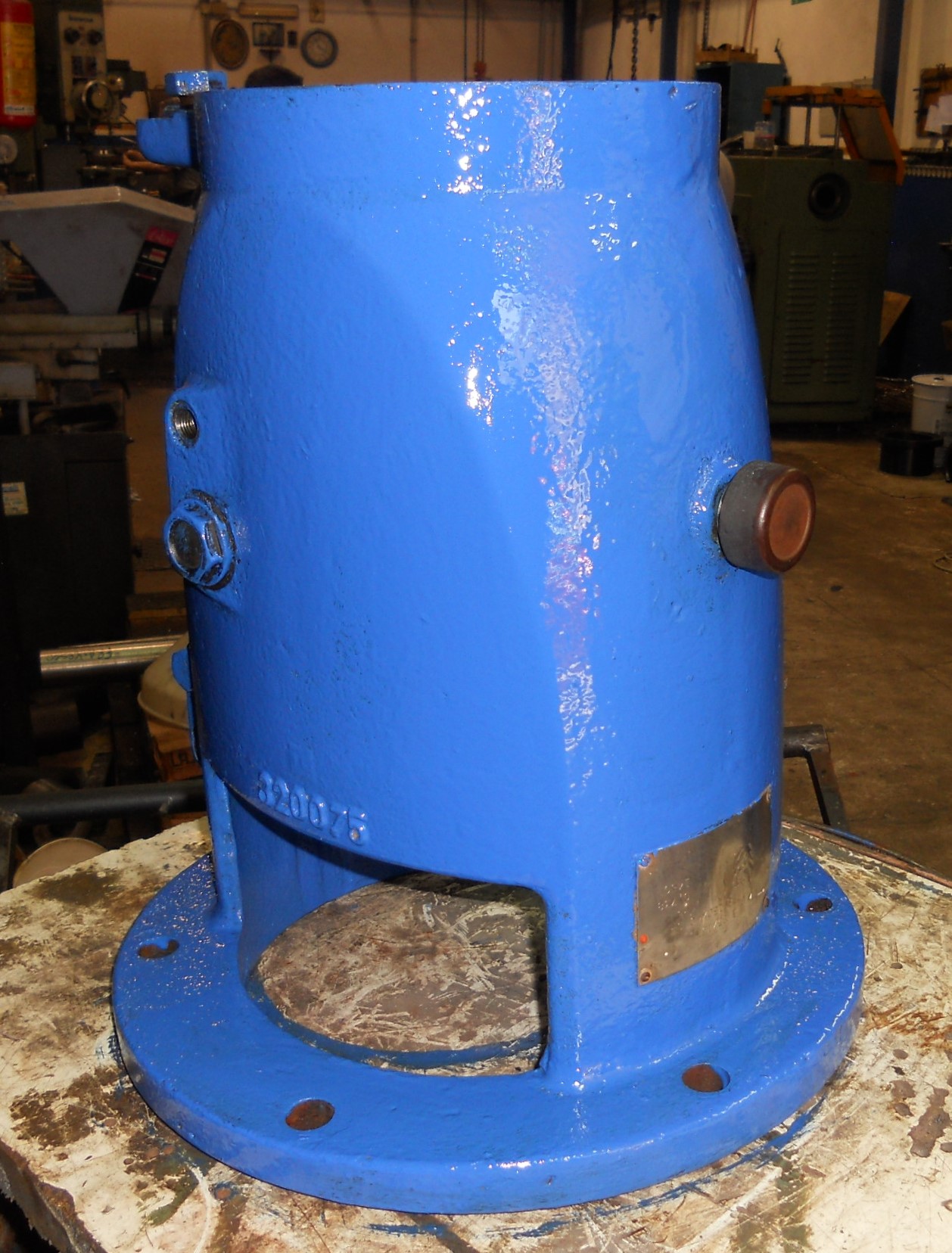

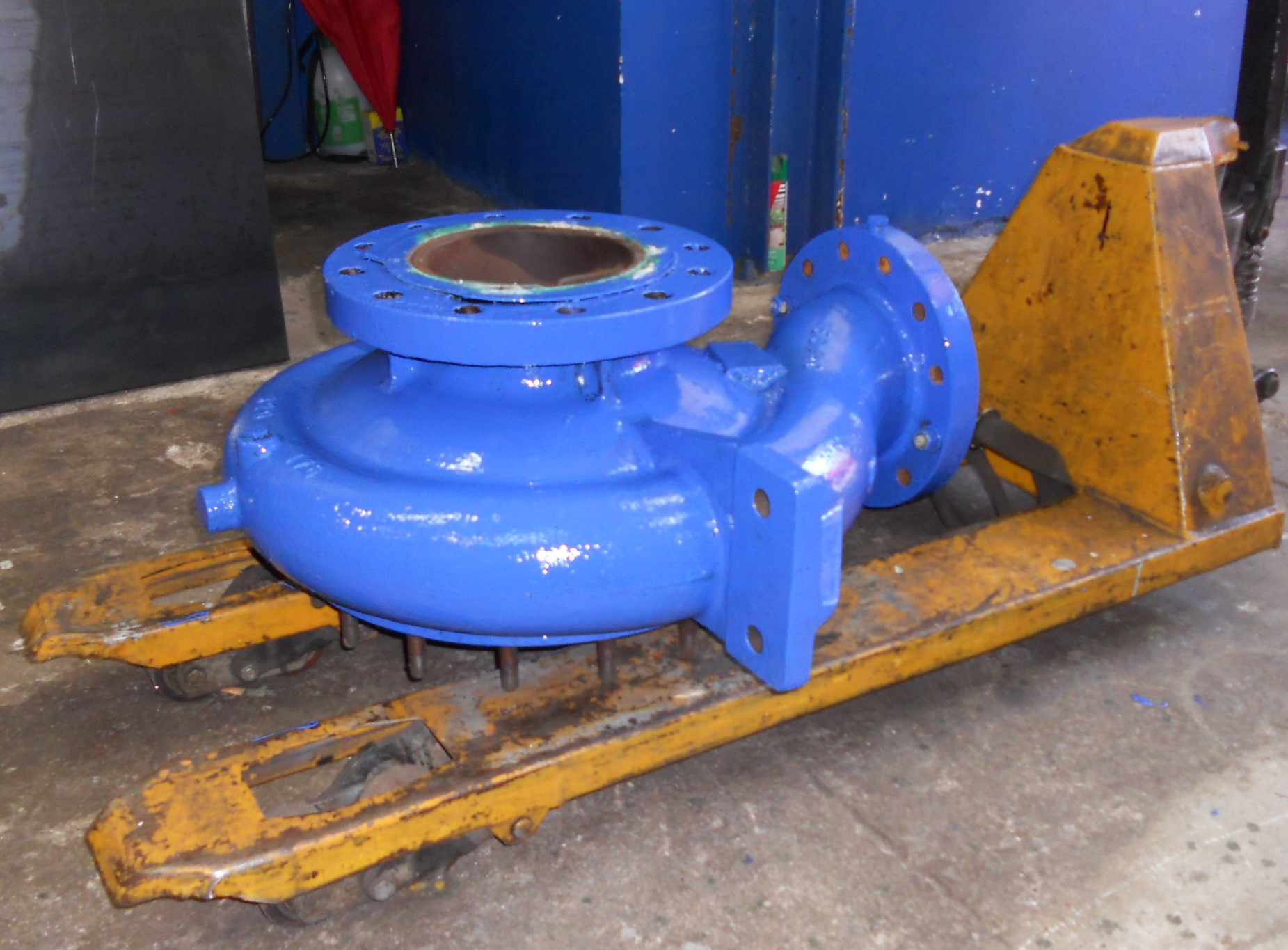

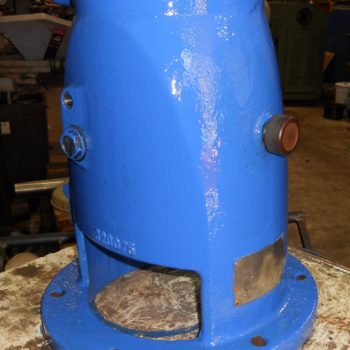

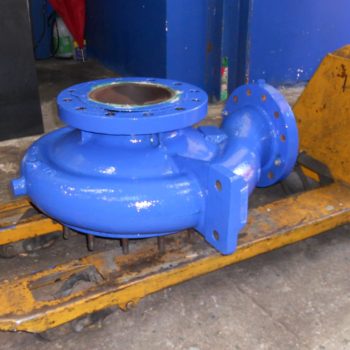

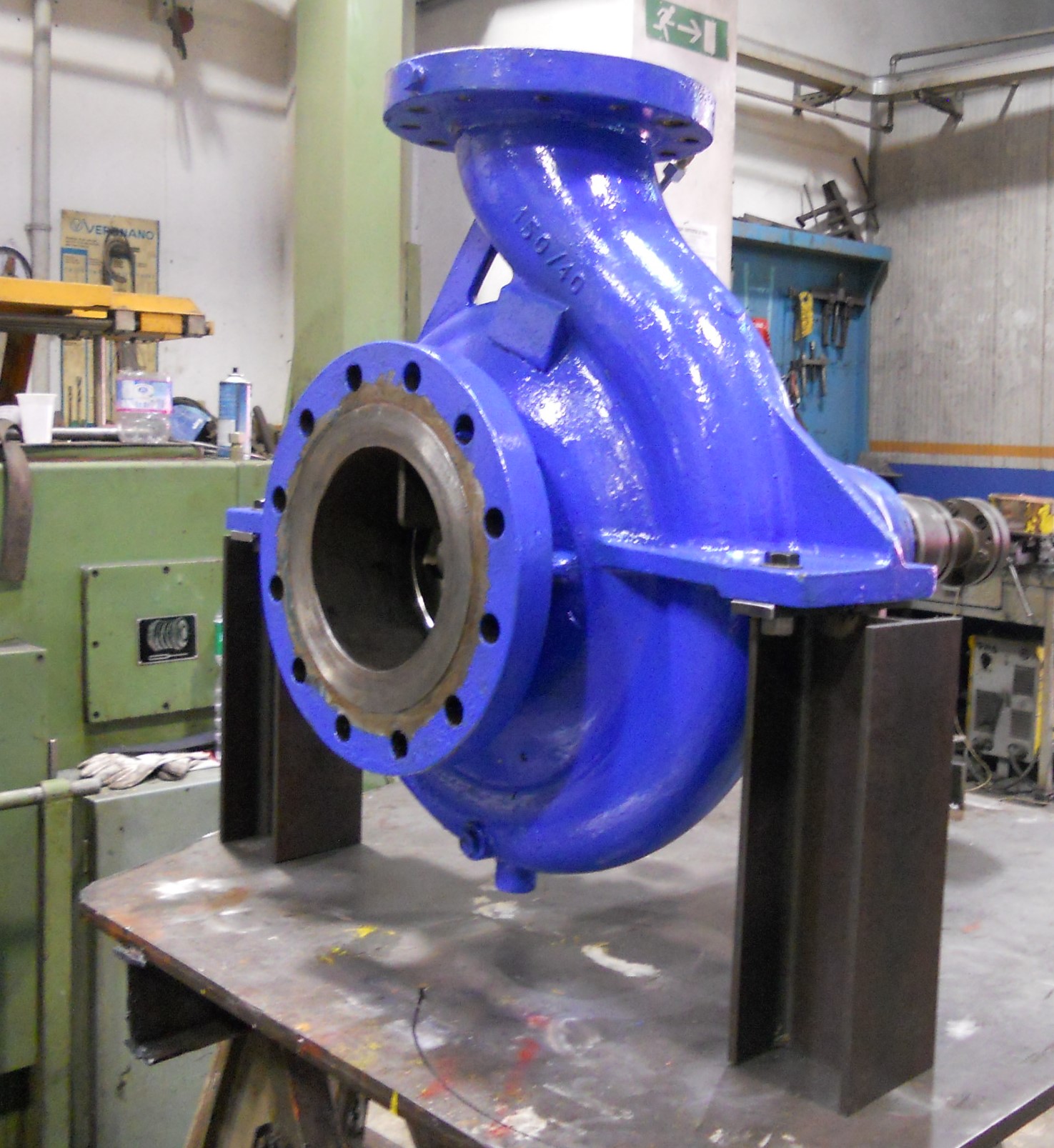

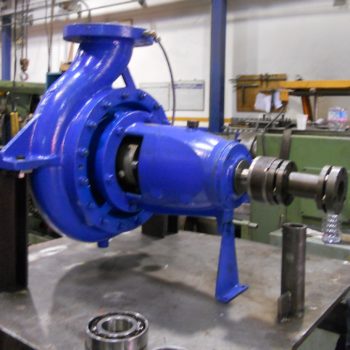

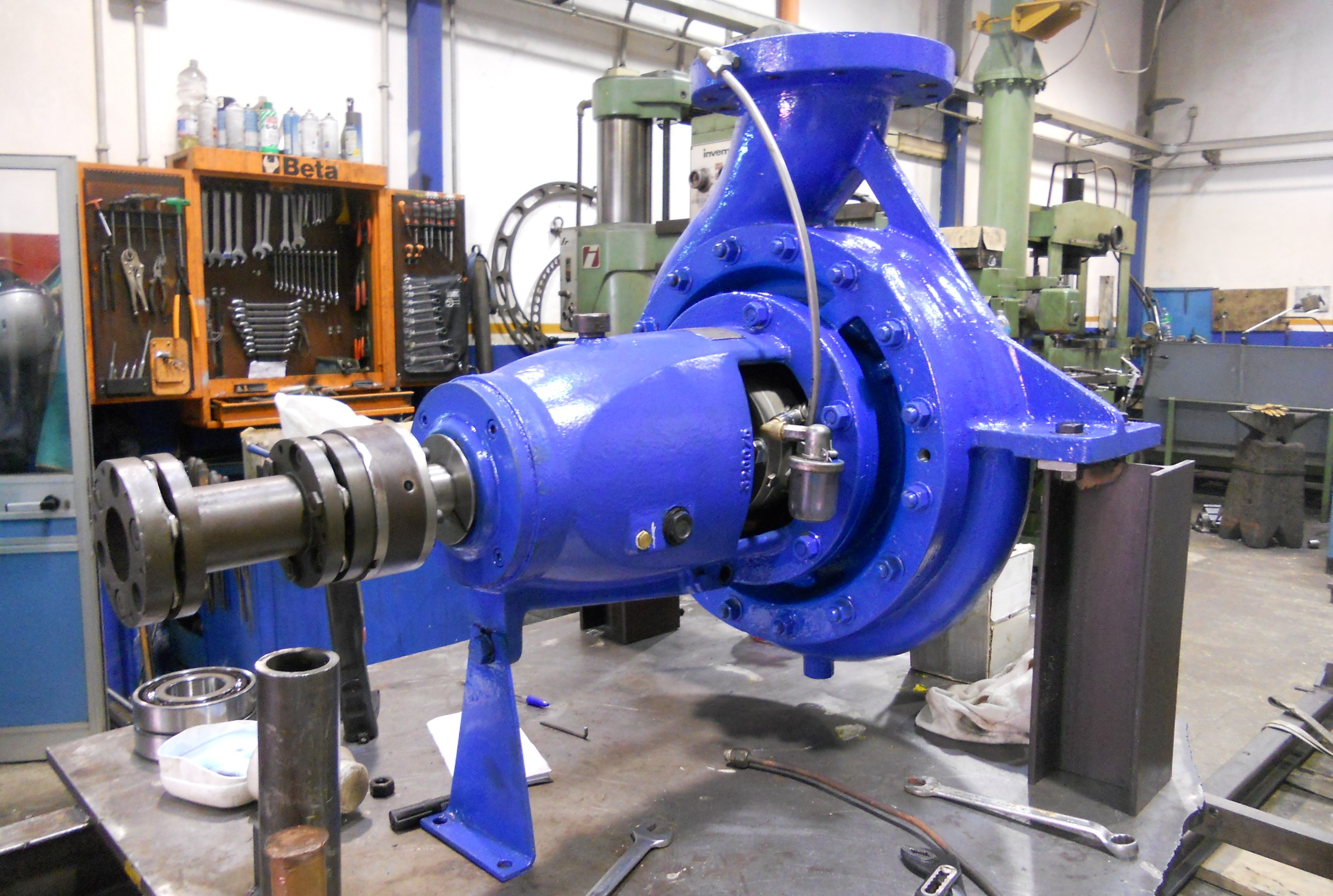

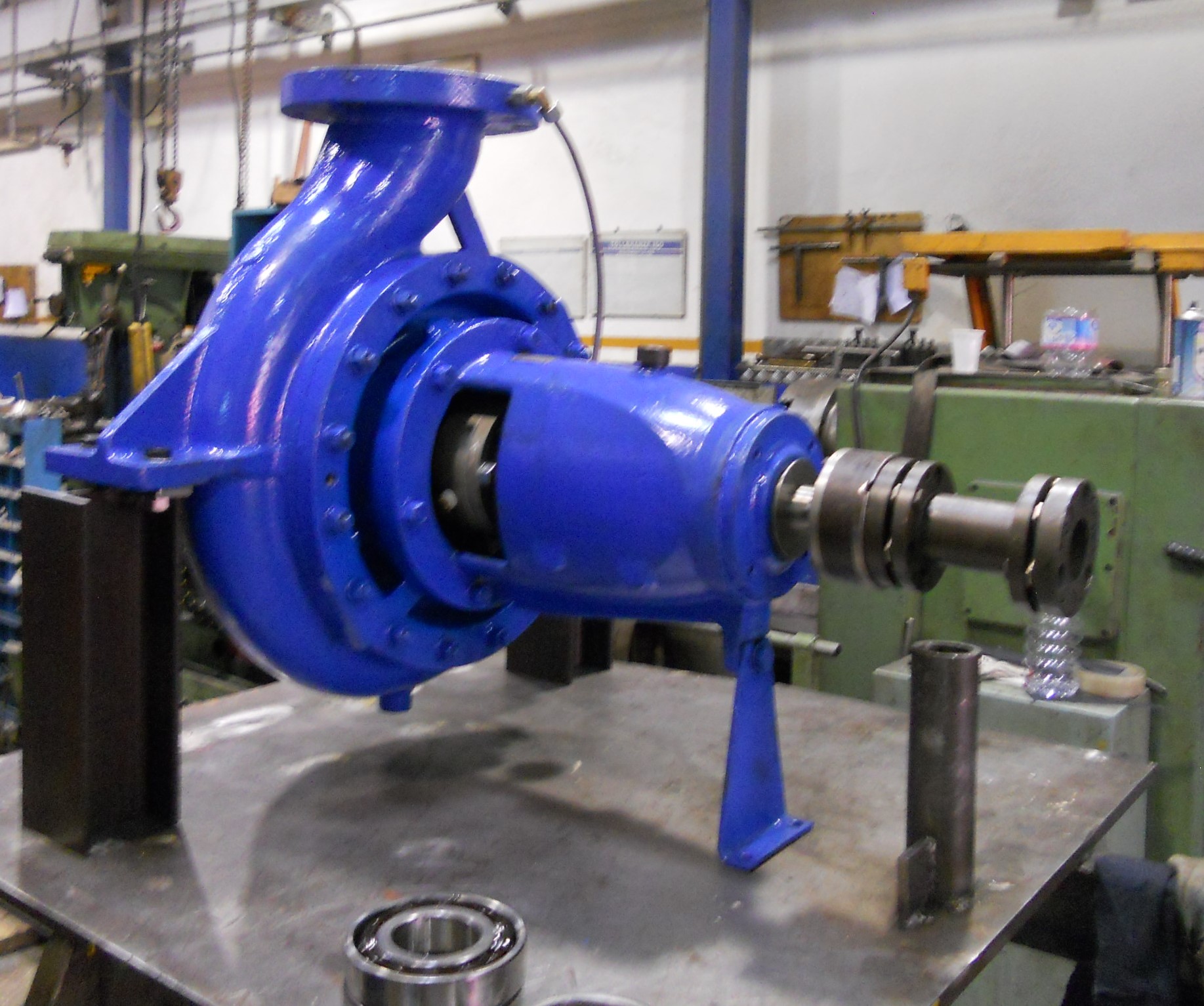

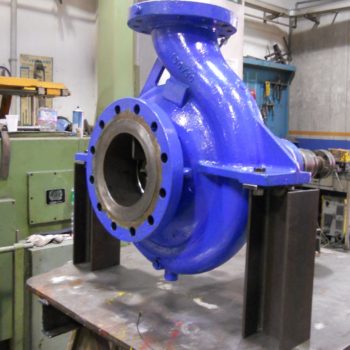

- ripulita la superficie della pompa e trattato con smalto anticorrosivo di colore blu
- eseguito regolaggio tenuta meccanica e fissaggio all’asse ed alla cassa

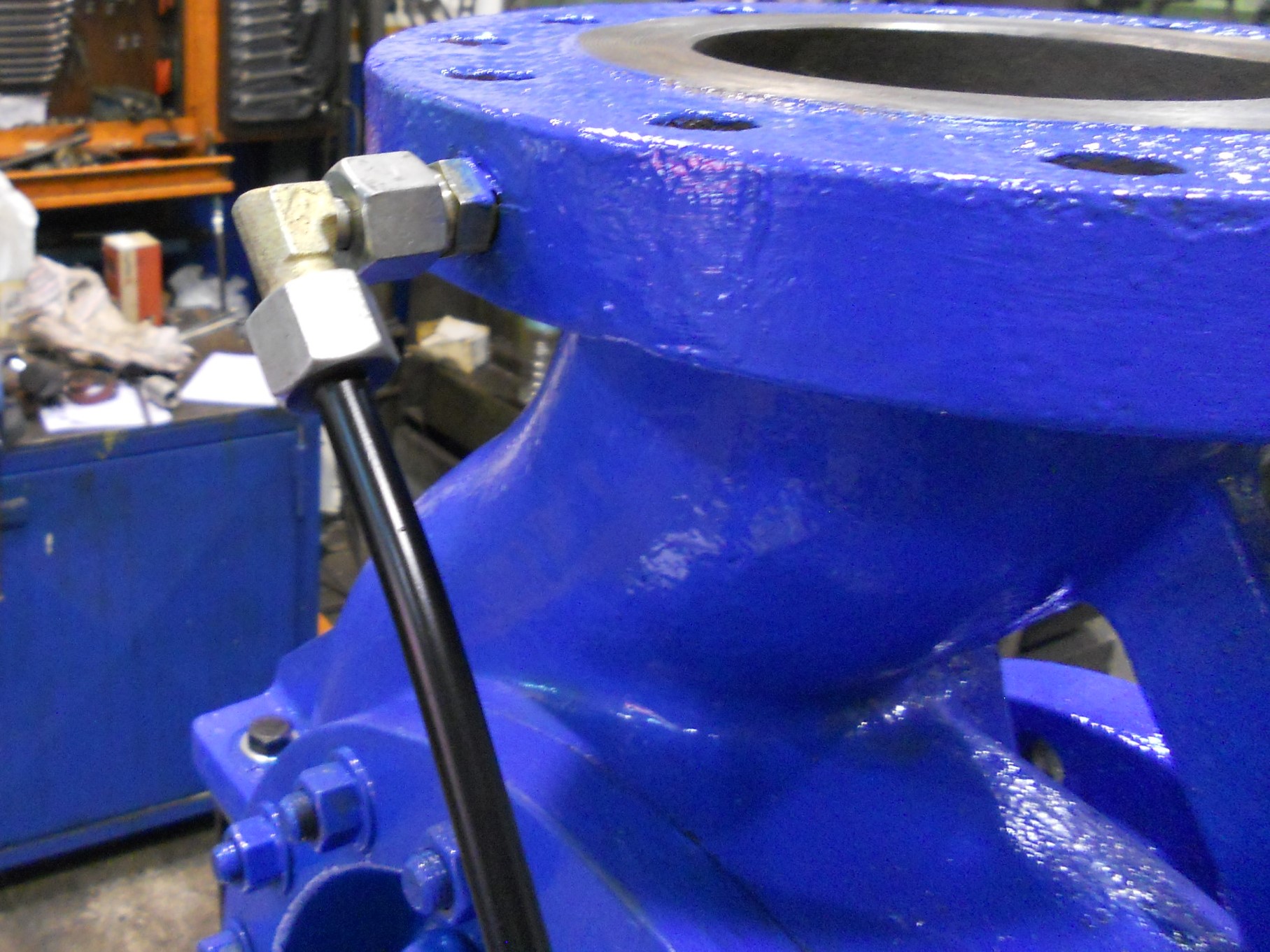

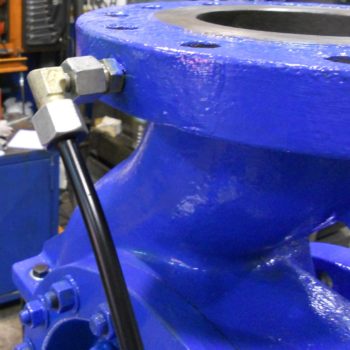

- eseguito flussaggio olio per supporto asse cuscinetto e portato al livello
